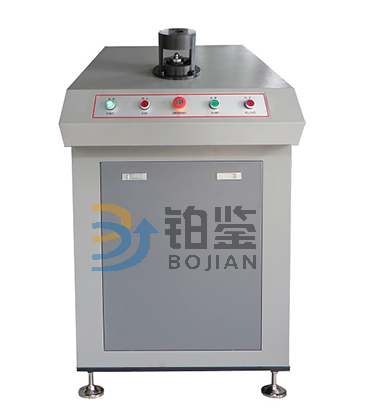

数显式杯突试验机适用于评价钢板、色漆清漆及有关产品的涂层(单层或配套系涂层)在标准规定的实验方法下,进行压陷试验,使之逐渐变形后,其钢板、涂层的抗开裂或抗与金属材分离的性能,评定钢板、涂层通过或不通过;也可逐渐增加压陷深度,以测定钢板、涂层刚出现开裂或开始脱离底材的最小深度。
JJ/G 583-2010 杯突试验机
JB/T 7408-2013 杯突试验机 技术条件
GB/T 9753-2007 色漆和清漆 杯突试验
GB/T 4156-2007 金属材料 薄板和薄带埃里克森杯突试验
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、该产品是济南铂鉴测试技术有限公司积累多年的制造经验而在原机型的基础上研发生产的新一代产品,其主要特点是杯突值的精度提高到0.01mm,主试验力的加载速度为等速率控制;
2、操纵性方面,实现了历史性突破,我们在原油缸、手动送油阀加力的基础上,改进为使用控制电机做动力,使整个试验过程实现了自动化,从而大大提高了本机器的控制精度;
3、改手动液压加载为电控机械式加载,改液压式传感器为轮辐式传感器,提高了主试验力的测试精度和控制试样的破裂准确度;
4、可设定冲深深度,按试验后自动完成并下降到初始状态;
5、有点动上升、下降的按钮,按往按钮便会上升或下降,放下自动停止;
6、按扭和屏幕需安装在试验机的右上方,方便操作;
7、外观上进行了大的改装,一改原设备粗老笨重为全喷塑外装,整体外观整洁大方。
最大试验力 | 60kN |
测力范围 | 2.4kN~60kN |
试验准确度 | 杯突值精度±0.01mm |
基板厚度 | 0.2-2mm |
杯突值精度 | 0.01mm |
试验速度 | 5-100mm/min |
冲头模具 | Sφ20±0.05mm |
试样宽度 | 70-90mm |
压模内径 | φ33±0.1mm |
冲模内径 | φ27±0.05mm |
试板尺寸 | 70*70*(0.2~2)mm |
冲头行程 | ≤60mm |
夹紧活塞行程 | ≤20mm |
液压油 | N46号液压油 |
外形尺寸 | 760*700*1100mm |
