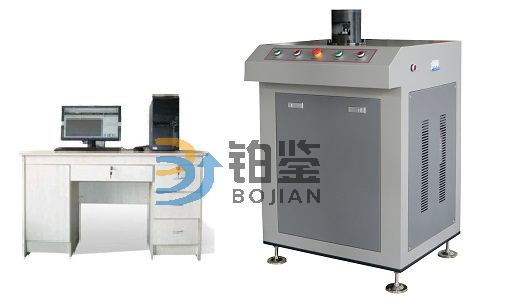

微机控制杯突试验机采用机电一体化设计,外观整洁、大方,是对金属薄板和带材进行工艺性能试验的精密设备,可实现用国标GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能。由电脑设置,自动加载,试验完成后自动停机。电脑自动显示夹紧力值、冲压力值、杯突值、冲压速度等参数。
JJ/G 583-2010 杯突试验机
JB/T 7408-2013 杯突试验机 技术条件
GB/T 9753-2007 色漆和清漆 杯突试验
GB/T 4156-2007 金属材料 薄板和薄带埃里克森杯突试验
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、该微机控制杯突试验机的主要特点是杯突值的精度提高到0.01mm,主试验力的加载速度为等速率控制;
2、操纵性方面,实现了历史性突破,我们在原油缸、手动送油阀加力的基础上,改进为使用进口伺服电机做动力,使整个试验过程实现了闭环控制,恒速率加载,从而大大提高了本机器的控制精度;
3、改手动液压加载为电控机械式加载,改液压式传感器为轮辐式传感器,提高了主试验力的测试精度和控制试样的破裂准确度;
4、我们还选用了高精度位移传感器来测量杯突值,从测试精度上来讲,能保证小数点后两位的准确度;
5、外观上进行了大的改装,一改原设备粗老笨重为全喷塑外装,整体外观整洁大方。
最大试验力 | 60kN |
测力范围 | 1.2kN~60kN |
测力精度 | 示值的±1% |
试验准确度 | 杯突值精度±0.01mm |
试验速度 | 2~100mm/min (任意速率恒速控制) |
冲头杯突模具 | φ20±0.05mm(选配非标模具: φ15±0.05;φ8±0.05) |
试样宽度 | ≥90mm(小尺寸试样应选配非标模具) |
标准冲头球径 | Sφ20±0.05mm |
标准压模孔径 | φ27±0.05mm |
标准垫模孔径 | φ33±0.1mm |
夹持试样厚度 | 0.1~2mm (另可实现超薄板材试验) |
冲头最大行程 | 60mm |
夹紧活塞行程 | ≤20mm |
夹紧负荷 | 10kN |
杯突值分辨率 | 0.01mm |
液压油 | N46号液压油 |
