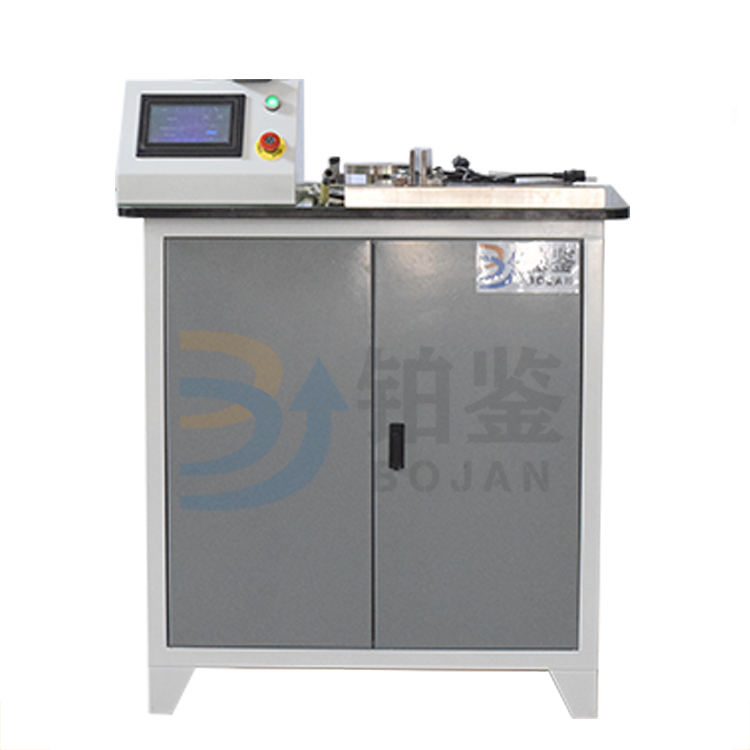

波纹管静态弯曲试验机主要对金属软管进行静态弯曲试验,本机结构紧凑,设计合理,操作方便、简单,通过更换不同的工装来完成不同的试验,是金属软管生产厂家和使用单位以及质检部门对产品质量的跟踪和检测的设备。
执行国家标准
1.、主要结构
本机主要由传动部分、机架、工作台、工装调整装置和限位机构组成。
2、电器控制部分:
静态弯曲试验台弯曲角度:通过旋转编码器的电脉冲信号,由PLC进行角度计算并不断累计显示。当试验机弯曲角度达到所设置角度,并弯曲到一定次数(可设置)时,经逻辑电路控制,使电动机断电终止试验。
适用范围:金属软管
管材直径范围:DN4-DN50
弯曲速度:5次/min-25次/min可调
弯曲次数:可任意预设定
弯心直径:35mm,50mm,65mm ,80mm,95mm,120mm,145mm,160mm, 175mm,225mm,280mm,350mm
