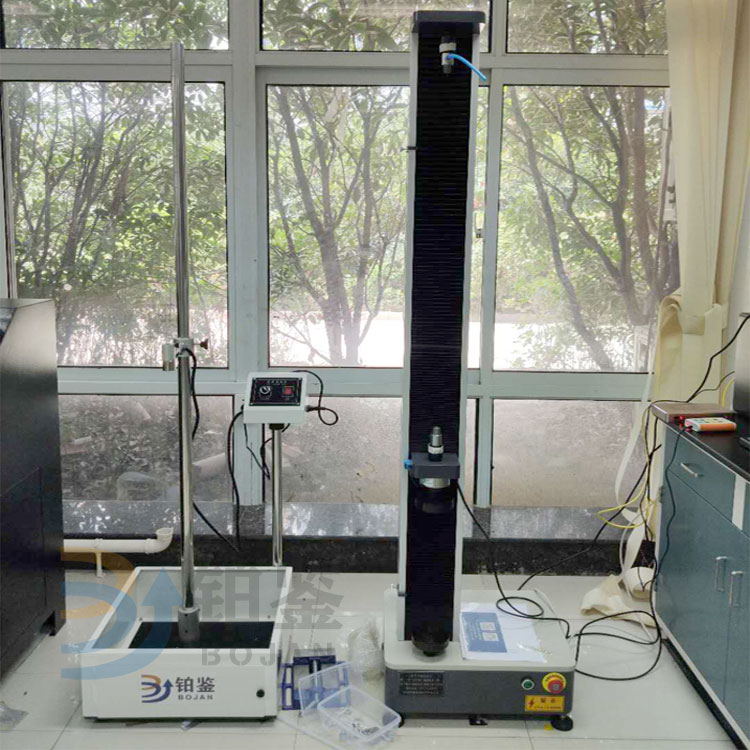

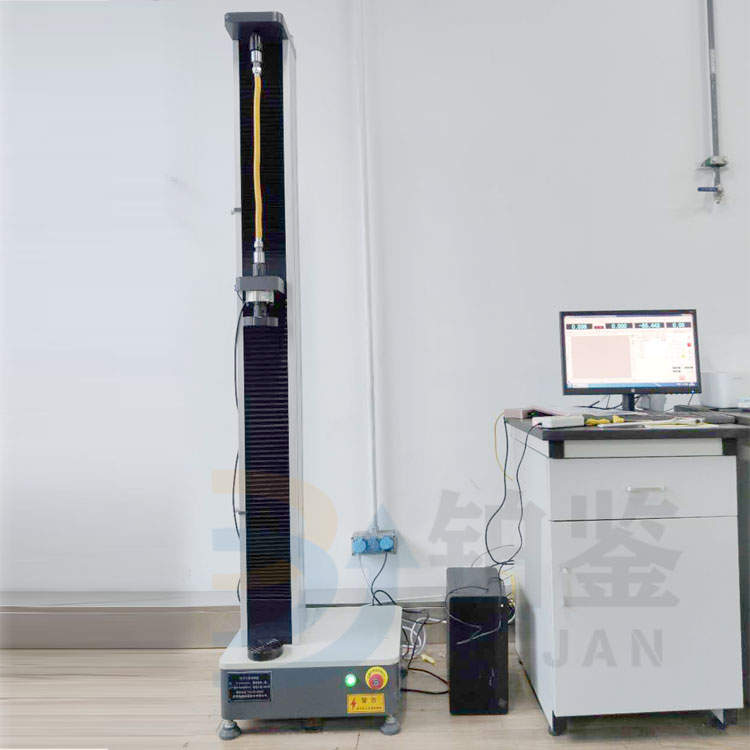

波纹管拉伸压扁试验机适用于测试波纹管、软管、金属软管、燃气管、不锈钢波纹软管、波纹管管件的拉伸强度试验、压扁试验。应用于燃气管制造厂、金属软管制造厂、管业有限公司及质检单位。波纹管拉伸压扁试验机采用品牌高性能电机及其驱动系统一体化结构驱动同步带减速系统,经减速后带动丝杠副进行加载。电气部分包括负荷测量系统和变形测量系统组成。所有的控制参数及测量结果均可以在大屏幕液晶上实时显示。并具有限位保护、过载保护等功能。
JB/T 9375-2014 机械式拉力试验机 技术条件
GB/T 16491-2008 电子式万能试验机
JB/T 6146-2007 引伸计技术条件
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
自动停机:试样断裂后,移动横梁自动停止;
手动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;
条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
自动标定:系统可自动实现示值准确度的标定;
自动保存:试验结束,试验数据和曲线自动保存;
过程实现:试验过程、测量、显示和分析等均由微机完成;
批量试验:对相同参数的试样,一次设定后可顺次完成;
显示方式:数据和曲线随试验过程动态显示;
曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
限位保护:具有程控和机械两级限位保护;
过载保护:当负荷超过各档最大值的3-5%时,自动停机;
自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
样式 | 单臂式 |
试验力 | 5000N |
量程 | 1%-100% |
试验力准确度 | ±1% |
试验力准确值 | 0.1N |
试验机级别 | 1级 |
位移分辨率 | 0.01mm |
位移测量准确度 | ±0.5% |
拉伸行程 | 1200mm |
压缩行程 | 1200mm |
位移速度控制范围 | 0.01mm/min~300mm/min |
位移速度控制精度 | ±0.5% |
试验机尺寸 | 约530mmⅹ260mmⅹ1550mm |
试验机重量 | 约120KG |
供电电源 | 220V,50Hz |
