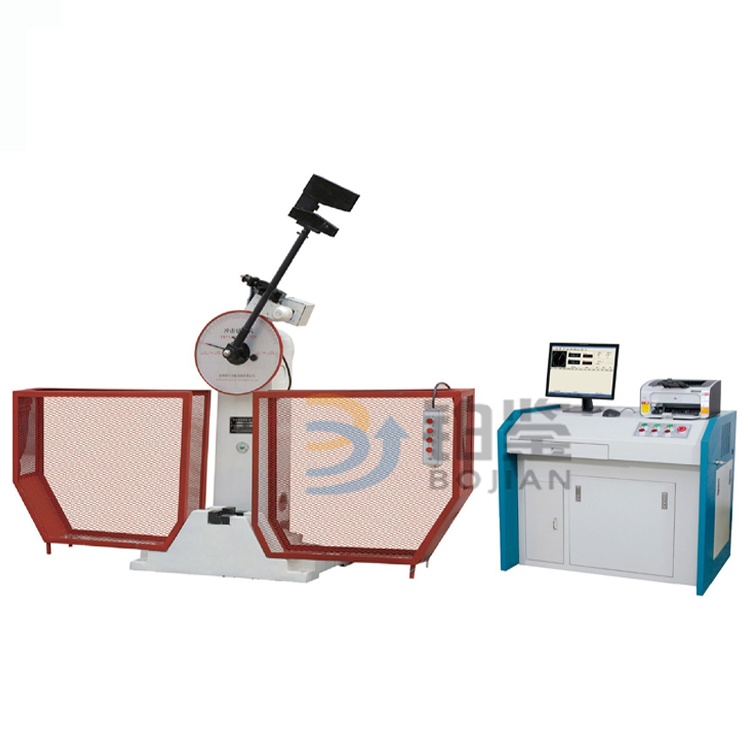

微机控制半自动冲击试验机是用于测量金属材料在动负荷下抵抗冲击性能的理想的检测仪器。该设备取摆、冲击、放摆等动作均可自动控制、显示方式为双显式:即度盘指针和计算机同时显示,并可批量或逐次打印冲击吸收功和冲击韧性等试验结果,结构紧凑、操作简单。设备最大冲击能量为300J、并配有150J摆锤一个。
GB/T 3808-2018 摆锤式冲击试验机的检验
GB/T 229-2007 金属材料夏比摆锤冲击试验方法
GB/T 18658-2018 摆锤式冲击试验机检验用夏比V型缺口标准试样
GB/T 2975-2018 钢及钢产品力学性能试验取样位置及试样制备
GB/T 14123-2012 机械冲击 试验机 性能特性
JJ/G 145-2007 摆锤式试验机检定规程
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
微机控制半自动冲击试验机的工作原理是运用高精度的光电编码器和带专用测控、计算软件的计算机通过检测摆锤冲击前与冲击后的位能之差来检测冲击吸收功、材料的冲击韧性。显示方式为双显式:即度盘指针和计算机同时显示。计算机既可以显示冲击吸收功、冲击韧性、又可以进行试验数据自动处理、自动生成试验报告,取摆、退销、冲击、放摆等动作动作控制既可以由手控盒手动控制,也可以利用计算机程序由鼠标输入自动控制,并可批量或逐次打印试验结果。
微机控制半自动冲击试验机采用德国西门子PLC作为下位机控制,品牌电脑作为上位机控制,上位机程序采用VB编程,RS232通讯方式,完成上下位机的数据交换和指令传送,充分利用PC机的强大功能进行数据处理,报表处理等。采用内米控高精度的旋转编码器来获取摆锤的实时位置,获得冲击吸收功。具有系统可靠、稳定,数据准确等特点。
显示方式 | 计算机显示 | 计算机显示 | ||
能量范围 | 0~300J | 0~150J | 0~500J | 0~250J |
每小格分度值 | 2J | 1J | 2J | 1J |
摆锤冲击能量 | 300J | 150J | 500J | 250J |
最大冲击速度 | 5.2m/s | 5.4m/s | ||
摆锤预扬角 | 150° | 150° | ||
主轴至冲击中心的距离 | 750mm | 800mm | ||
试样支座跨距 | 40±0.2mm | 40±0.2mm | ||
试样支座端圆弧半径 | R1—1.5mm | R1—1.5mm | ||
冲击刀圆弧半径 | R2—2.5mm | R2—2.5mm R8mm | ||
标准试样尺寸: | 10x10x55 mm | 10x10x55 mm | ||
设备重量 | 约450Kg | 约550Kg | ||
外形尺寸 | 2300x600x1400 mm | 2300×650×2000mm |
