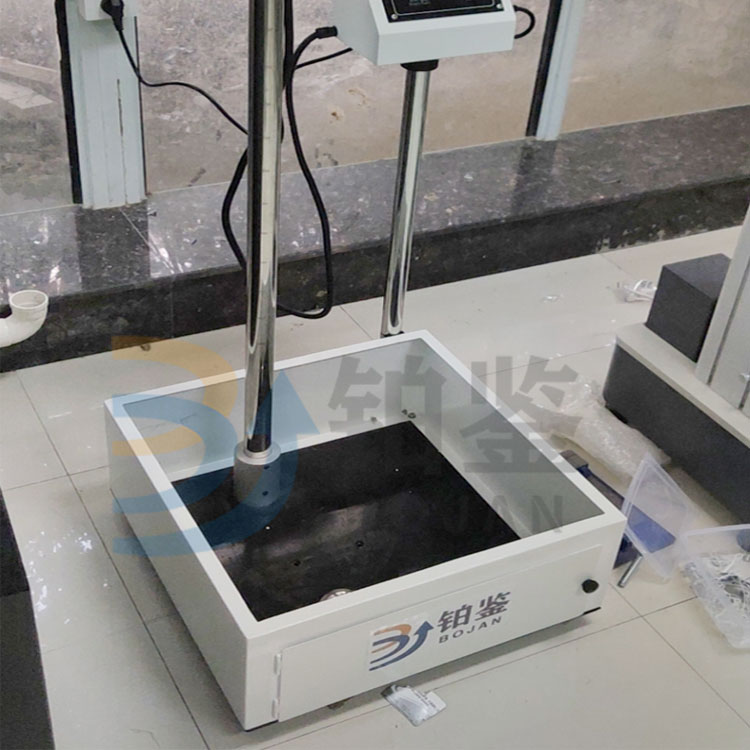

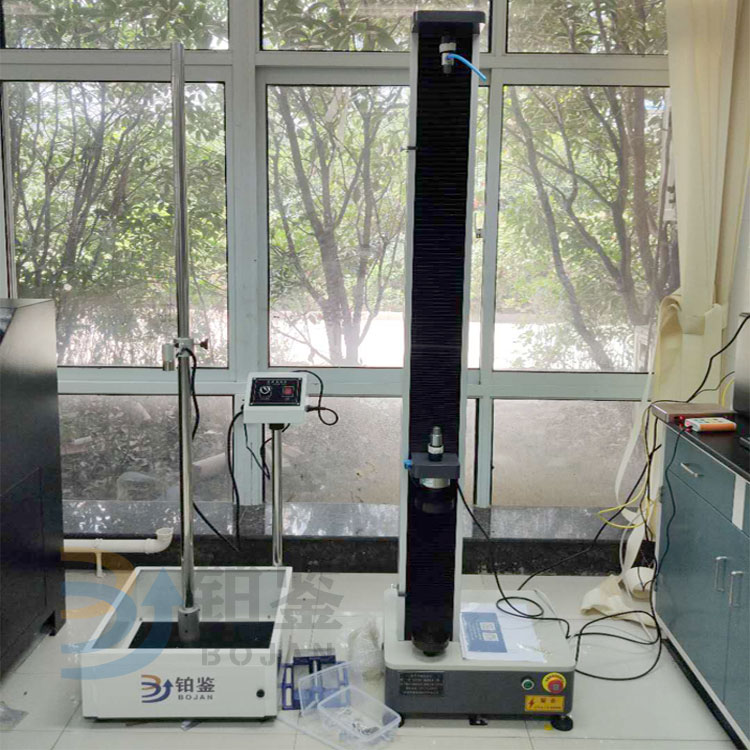

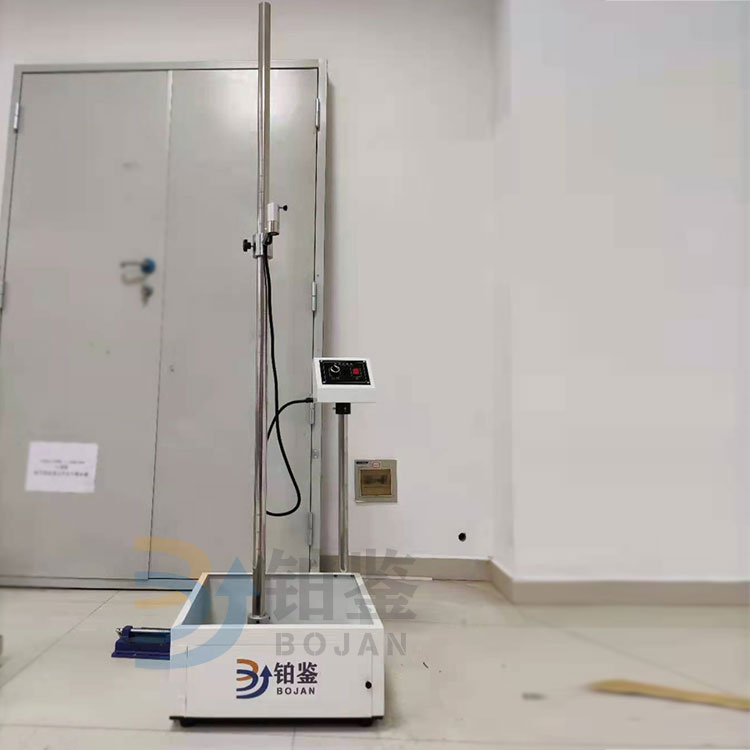

落球冲击试验机适用于纸面石膏板、塑胶、陶瓷、亚克力、玻璃、镜片、五金等多种材料的耐冲击强度测试。将测试产品放在试验台面上,将规定重量的钢球从规定跌落高度上自由跌落在产品上,对产品进行冲击,然后检查产品外观及各方面性能。冲击高度手动可调,钢尺显示刻度。
GB/T 14123-2012 机械冲击 试验机 性能特性
GB/T 9775-2008 纸面石膏板
GB/T 7019-2014 纤维水泥制品试验方法
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、夹持试品,根据试品的形状及客户对试品的跌落,使用万能夹具将试品夹紧(试品是否需要夹具夹紧根据客户来说)。
2、开始设定试验行程,左手拧松电磁体杆上的固定手柄,将电磁铁固定杆底端移至大于需要的跌落高度4cm处(此时的跌落高度不是很精确),然后稍微将固定手柄拧紧,将需要的钢球吸合在电磁铁上。将配备的直角尺一端垂直于跌落杆上需要高度的刻度尺刻度上,通过细微移动,使钢球下端与需要高度的高度尺刻度相垂直,再拧紧固定手柄。
3、开始试验,按下跌落键,钢球自由下落,对试品进行冲击,根据客户的需要可重复试验及更换钢球试验或者更换产品试验等,此时应当记录好每次的试验结果。
钢球重量 | 55、64g、110、225、535g(可根据要求选购) |
钢球重量允许误差 | ±5g |
保护装置 | 四周有防护网箱 |
控制及升降方式 | 电路控制电磁铁吸盘,手动升降电磁体固定杆 |
跌落高度 | 0~1500 /2000mm(手动可调,钢尺显示刻度,根据要求选择) |
跌落高度显示 | 刻度钢尺加直角尺垂直指示 |
跌落高度精度 | 1mm |
跌落杆形状 | 方杆 |
样品框工作空间 | 400×350mm |
样品夹持方式 | 夹具夹持 |
跌落铁板 | 厚度10mm |
机台尺寸 | (L×W×H)约500×400×1800mm |
