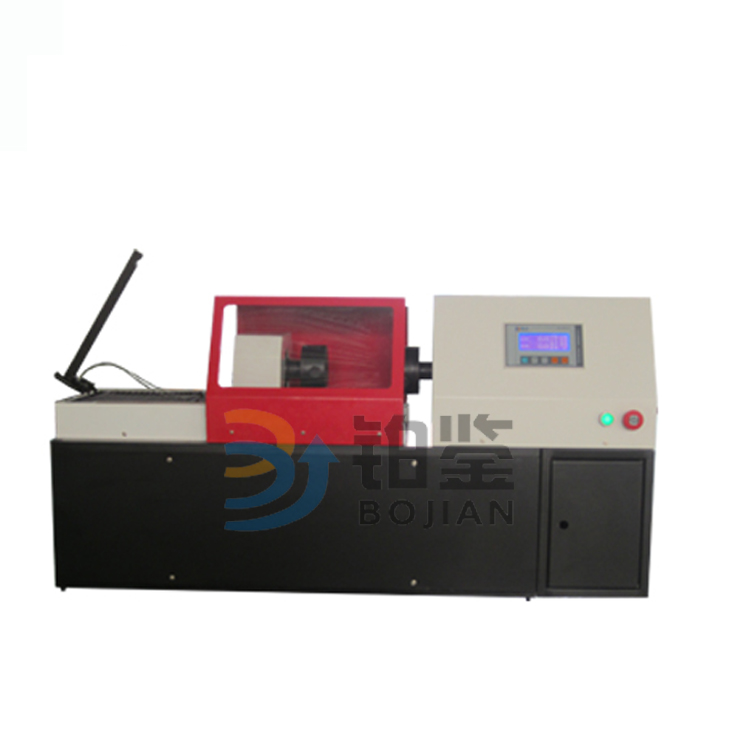

电线电缆扭转试验机主要检测电线电缆在单向或者双向扭转过程中所承受塑性变形能力及线材表面和内部的缺陷。由拉紧力装置、扭矩装置、指示、记录装置停机装置、安全保护装置、缓冲装置组成。
GB/T 2951-2008 电线电缆机械物理性能试验方法
GB/T 239.1-2012 金属材料 线材 第1部分:单向扭转试验方法
GB/T 239.2-2012 金属材料 线材 第2部分:双向扭转试验方法
GB/T 21652-2017 铜及铜合金线材
JB/T 9376-2015 线材扭转试验机 技术规范
JJ/G 178-1994 线材扭转试验机
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、自动加载,操作简单, 液晶屏汉字菜单显示;
2、此款机型装有安全防护网,安全有保障;
3、为使试件在试验过程中平直,应施加某种形式的拉紧力,这种拉紧力不得大于试验线材公称抗拉强度相应力值的2%,轴向加力采用了砝码加力。
能夹持金属线材直径 | 0.1≤d(D)<5.0 |
两夹具之间标距 | ≤300mm |
钳口夹具体外径 | 74mm |
钳口夹持范围 | 0.1-5mm |
扭转速度 | 30、60、90;120;180;300r/min |
速度误差 | <±10% |
圈数最小读数值 | 0.1 |
两夹头同轴度(mm) | <φ0.4 |
移动导轨平行度(mm) | <0.2 |
钳口硬度( HRC ) | >55 |
试验机尺寸(长*宽*高) | 980×400×600mm |
试验机重量(净重) | 120kg |
供电电源 | AC 220V 50Hz |
