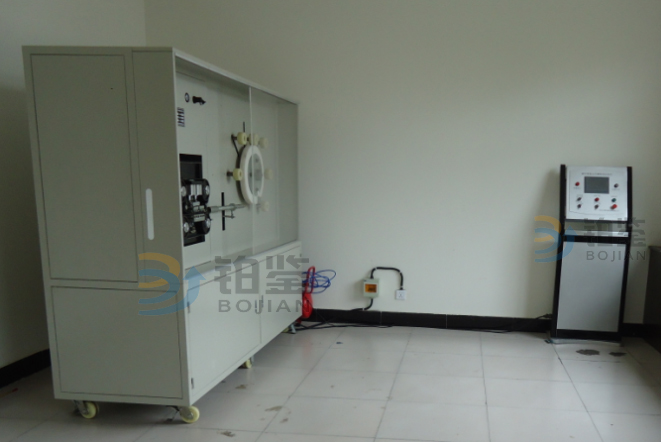

碳纤维复合芯棒卷绕试验机主要适用于电缆架空导线用纤维增强树脂基复合芯棒、 纤维增强树脂基复合芯软型铝绞线等卷绕特性测试。是由机箱、机械传动部分、控制部分、卷绕轮、防护罩、 阻尼装置、导向管等组成。
GB/T 29324-2012 架空导线用纤维增强树脂基复合材料芯棒
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、采用钢质结构,表面经静电喷塑处理,采用可移动亚克力防护罩,透明度好,强度高。卷绕电机采用伺服调速电机。卷绕速度在1-5r/min可调。卷绕圈数可在触摸屏任意设定。根据不同被测试样可设定相应参数实现测试。阻尼装置接触试样部分采用非金属材料,电磁离合,摩擦输出,阻尼和导向管输出稳定平滑。
2、本装置采用PLC控制,触摸屏操作、可实现一键操作。不同的复合芯棒规格分别对应的不同直径的卷轮,每个试验规格的试验参数都由PLC保存,只需一键操作,试验即可完成。
工作电源 | 220V/50HZ |
卷绕速度 | 1-5转/分钟 可调 |
卷绕圈数 | 1圈 |
复合芯棒适用规格 | φ5.00mm-φ11.00mm |
卷绕轮直径精度 | ±0.2mm |
阻尼系统加载强度 | 0- 140Kg |
阻尼系统最大扭矩 | 50Nm |
气动压力 | 0.4-0.7MPa |
外型尺寸 | 2400*750*1900mm(长*宽*高) |
整机重量(含卷绕轮) | 约800Kg |
