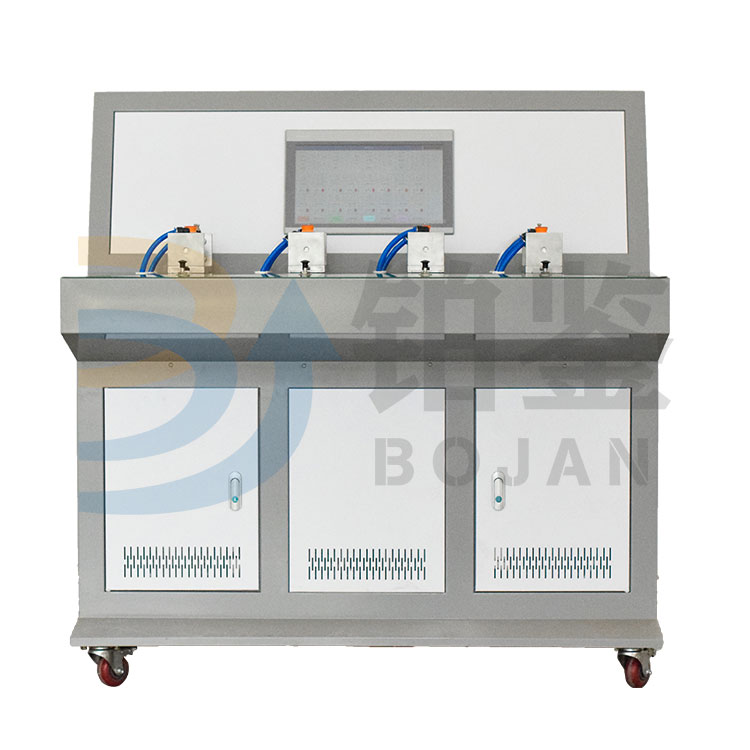

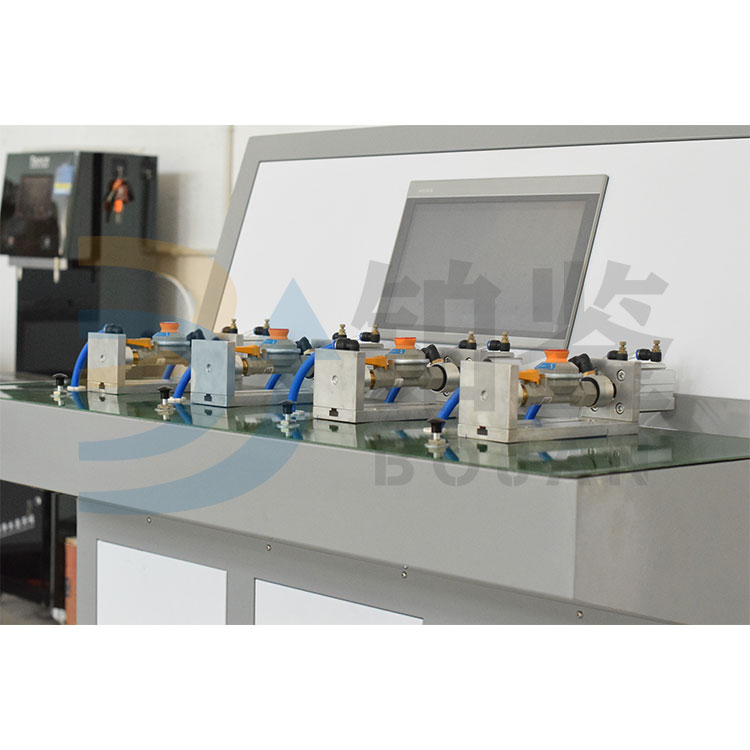

BJQMX-6 管道燃气自闭阀气密性试验台主要检测各类管道燃气自闭阀气密性包括(外气密性和内气密性试验)等性能的测定。管路系统采用非焊接式连接。测试流体系统和驱动流体系统分离、测试介质多样化,设备采用计算机控制。
CJT447-2014 《管道燃气自闭阀》
基本原理:通过减压阀减压、或者调压阀进行调压,压力达到设定值后保压1min,进行试样泄漏量的检测,泄漏量自动与设定值对比来判定试样合格与否。
1、技术先进,结构设计合理。具有体积小、重量轻、外型美观大方的特点。
2、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。
1、试验介质:空气;
2、驱动气压范围:0.1-0.8 Mpa;且输出压力和驱动气压成正比;
3、耗气量:0.3-1m3/min;
4、压力测试范围:外气密性15kpa,内气密性0.6kpa,15kpa;
5、压力控制方式:触摸屏控制,数字显示;
6、触摸屏操作(外气密性15Kpa、内气密性测试0.6Kpa和15Kpa自由选择);
7、泄漏量可设定上限值(外气密性20ml/h、内气密性测试40ml/h),如大于设定泄漏量值自动报警;
8、试样数量:六路试验,流量可测;
9、流量显示精度:0.1ml/h;

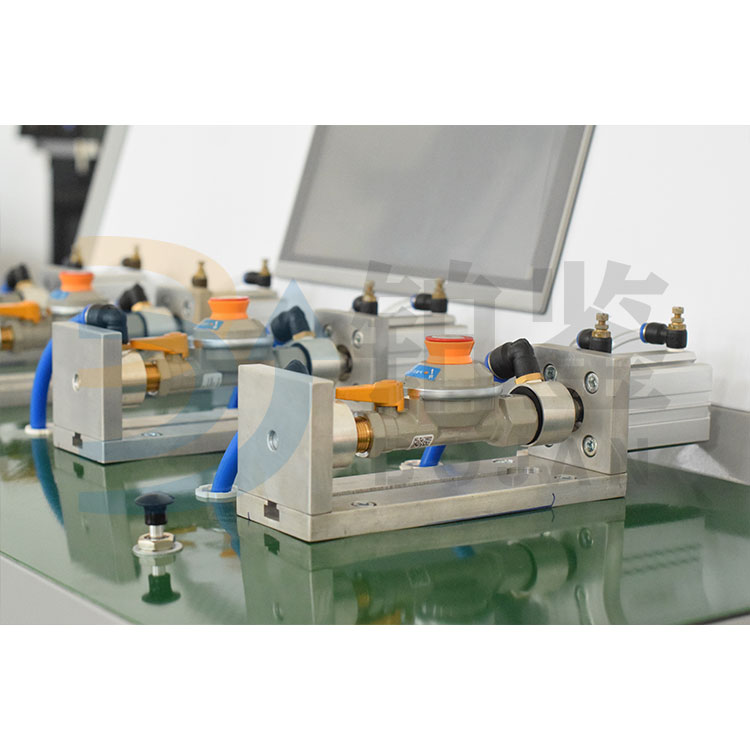

10、试样安装方式:气动夹具;
11、设备使用范围:自闭阀;
12、六路可同时试验,也可单独进行试验;
13、实验效率:约4分钟一组试验,即720个/天(8小时算)。
