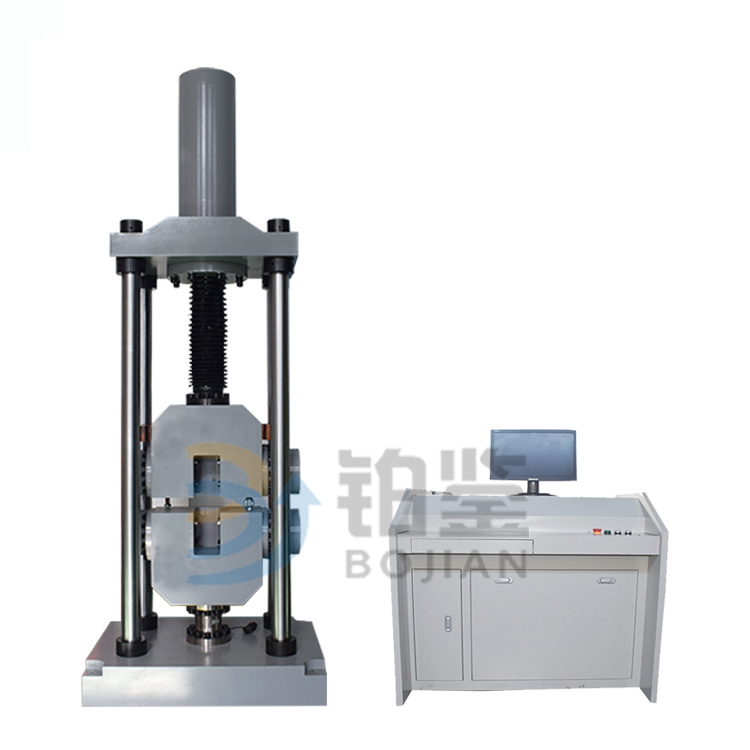

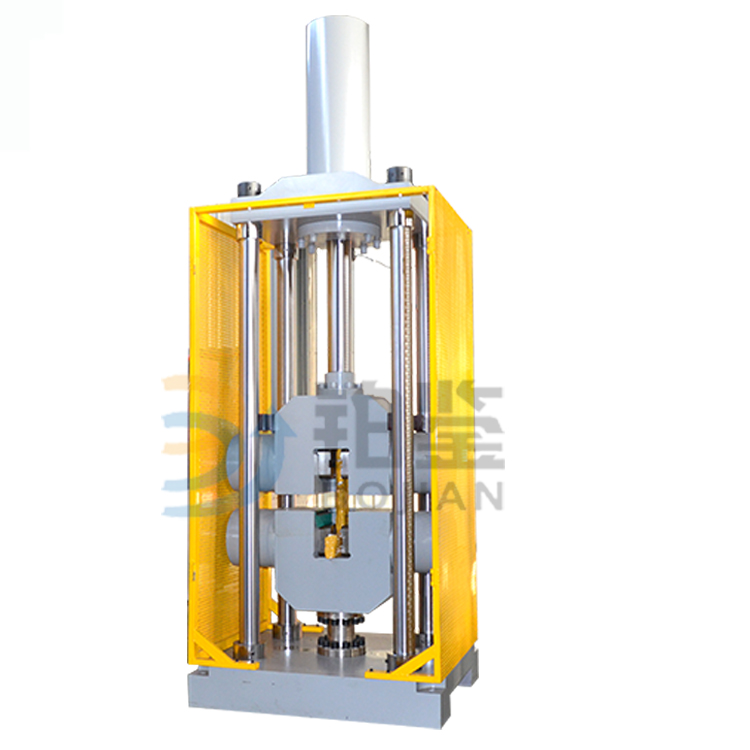

钢筋机械连接件残余变形试验机专业测试钢筋机械连接件,钢筋机械连接件接头,钢筋连接用灌浆套筒的抗拉试验.主要对钢筋机械连接接头进行高应力反复拉压、大变形反复拉压、单向拉伸、残余变形、压缩、双向拉压、裂断力学等试验检测。
JGJ107-2016《钢筋机械连接技术规程》
JGT238-2012《钢筋连接用灌浆套筒》
1、主机 为为四立柱主机结构,机架材质为整体铸钢式,高精度伺服专用油缸上置式的主机结构,此结构大大降低了主机高度,运输、安装方便,性能稳定、可靠,油缸带动上横梁,实现拉伸空间的调整,试验操作方便。
2、测控系统:由电液伺服控制油源、全数字伺服控制器、负荷传感器、测量试件变形的引伸计、测量位移的光电编码器、试验机专用PC测控卡、打印机、多功能试验软件包、电气控制单元等部分组成。
3、标准电液伺服控制油源:
1)为负载适应型进油节流调速系统,采用成熟技术按标准模块化单元设计生产制造,专门为微机控制液压万能试验机配套使用;
2)选用性能优良的油泵、电机,质量可靠,性能稳定;
3)采用独有技术自行研制生产的负载适应型节流调速阀,系统压力稳定,自适应恒压差流量调节,无溢流能耗,易于进行PID闭环控制;
4)管路系统:管路、接头及其密封件选用性能稳定的成组套件,保证液压系统密封可靠,无渗漏油故障发生。
4、电气控制柜:
1)系统的所有强电部件集中在强电控制柜内,实现强电单元与测控弱电单元的有效分离,保证测控系统不受干扰,长期稳定工作;
2)电控柜上设置手动操作按扭,包括电源开关、急停以及油源油泵开停等。
最大试验力: 1000kN
试验力测量范围: 1%—100%FS
试验机级别: 0.5级
立柱数: 4柱
试验力分辨率: 满量程的1/300000
采集频率: 60HZ
试验力示值相对误差: ±0.5%
位移测量分辨力: 0.007mm
位移示值相对误差: ±0.5%
变形示值相对误差: ±0.5%
加荷速率范围: 200N/s~20kN/s
拉伸夹头间最大距离: 680mm
最大压缩空间: 550mm
圆试样夹持范围: Φ15-26mm(1套) Φ26-Φ40mm(1套)
板试样夹持范围: 0-20 mm 20-50 mm
上下压板尺寸: Φ200mm
立柱间有效距离: 660×400 mm
活塞最大行程: 650 mm
活塞上升最大移动速度: 100 mm/min
活塞下降最大移动速度: 100 mm/min
控制方式: 电液伺服闭环控制,控制模式可平滑切换
主机尺寸: 约980mm×720mm×3600mm
油源外形尺寸: 1350mm×600mm×900mm
油泵电机功率: 2.2KW
