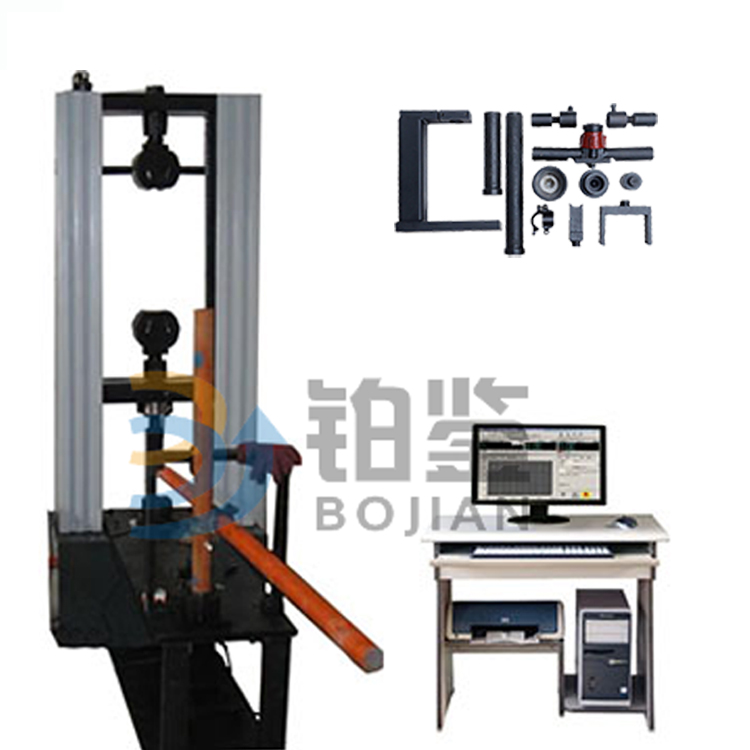

扣件万能试验机主要检测钢管脚手架扣件的(抗拉性能、抗压性能、抗滑性能、抗破坏性能以及扭转刚度性能试验)、碗扣式钢管脚手架的(抗拉性能、焊接强度性能、横杆强度性能、横杆接头强度性能、可调支座抗压强度性能试验)、盘扣式钢管支架构件的(抗剪强度性能、抗弯强度性能、抗拉强度性能、可调支座抗压强度性能试验)。扣件万能试验机借鉴国外先进技术,全程闭环控制,数字信号高速采集;具有运行稳定、试验力值准确、精度高、操作简单、使用方便等特点。该机广泛应用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。
GB/T 15831-2006 钢管脚手架扣件
GB/T 24911-2010 碗扣式钢管脚手架构件
GB/T 24910-2010 钢板冲压扣件
TB/T 2292-1991 WDJ碗扣型多功能脚手架构件
GJ/T 503-2016 承插型盘扣式钢管支架构件
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、保护功能:采用交流伺服驱动器和交流伺服电机,性能稳定、可靠,具有过载,超过限定最大力值自动停机;限位保护,横梁超过限定保护位置自动停机;急停开关,紧急情况下按动急停开关,自动停机。
2、目标保持功能:操作主界面下方的保持功能,能够实现指定的试验力、位移保持,达到指定数值自动停机,能够实现GB15831-2006中各试验竖向载荷P达到要求时自动停机。
3、控制功能:济南铂鉴测试技术有限公司独立开发的基于PCI技术的硬件及独立设计试验机智能专家软件,实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验,各种控制模式之间可以平滑切换。并且可按照客户要求编辑控制程序,软件会自动按照要求开展试验。
4、自动返回功能:试验结束时,可手动或自动高速返回试验初始位置。
5、自动清零功能:高度集成化的电路及软件设计,实现了真正意义上的物理调零和软件调零,满足标准中各试验加荷载P达到指定要求时,数据自动清零,并自动重新显示试验曲线。
6、网络传输及打印功能:具有网络传输接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。并且可根据客户要求的格式、试验信息、曲线进行编辑打印。
7、分权限管理:建立多个账户、密码,不同权限的人员分权使用,互不影响。
8、多平台下的实时监控:实现了Win2000、WinXP等多平台下的实时采集试验数据与控制试验进程;并实现了精确定时,高速采样;实时测量与显示试验力及峰值、位移、变形等各信号。
9、多条曲线显示:实现了试验力-位移、应力-应变、试验力-时间、等多种试验曲线的实时屏幕显示,可随时切换观察。
10、多通道模式:公司独立开发的试验软件及控制板卡,一台主机上可以带多个传感器并可随时切换,且对传感器数量无数目限制,对标准试验中直角扣件扭转刚度测试更加准确,精度高。
11、储存功能:强大的计算机数据库,试验参数、设定以文本方式储存于数据库中,方便随时调取查询,以方便各种商业报表的再处理。并且对于试验中试验曲线进行全过程保存,且具有演示功能,实现试验曲线再现。还可以进行曲线叠加对比,便于对比分析。
样式 | 微机控制、双立柱式 |
最大试验力 | 100KN,150KN(双传感器) |
测量范围 | 0.4%-100% |
准确度 | 优于示值的±1.0% |
分辨率 | ±300000码 |
变形测量准确度 | 优于示值的±0.5% |
位移测量精度 | 优于示值的±0.5% |
位移测量分辨率 | 0.001mm |
速度范围 | 0.01mm/min ~ 300mm/min无级调速 |
速度测量准确度 | 优于示值的±0.5% |
拉伸行程 | 700mm |
压缩行程 | 700mm |
试验空间宽度 | 400mm |
力控速率调节范围 | 0.005--5%FS/s |
力控速率控制精度 | 为±1%设定值以内 |
位移速率控制精度 | 速率<0.01mm/min时,为±1%设定值以内; 速率>0.05mm/min时,为±0.5%设定值以内 |
恒力、恒位移、恒变形控制范围 | 0.5%~100%Fs |
恒力、恒位移、恒变形控制精度 | 设定值≥10%Fs时,为设定值的±0.1%以内; 速率<10%Fs时,为设定值的±1%以内 |
供电电源 | 0.75kW、AC220V±10%、50Hz、单相 |
试验机准确度等级 | 优于1级 |
试验机重量 | 约650kg |
试验机尺寸 | 约720*490*1950mm |
