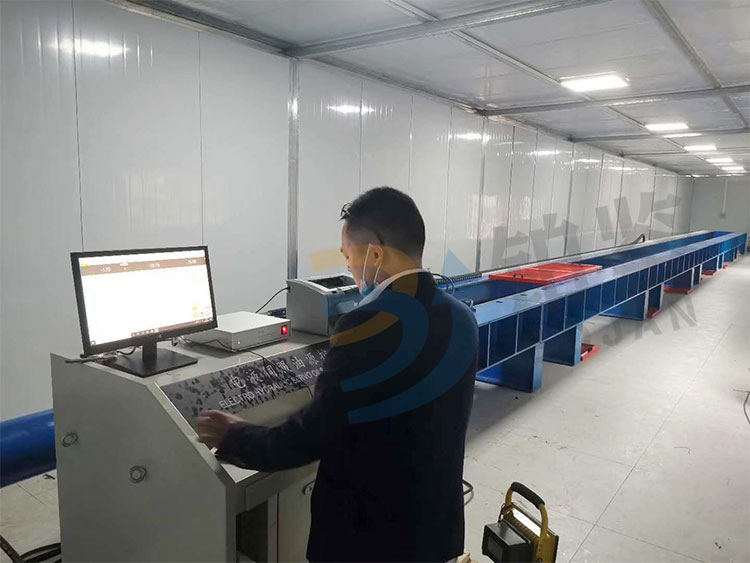

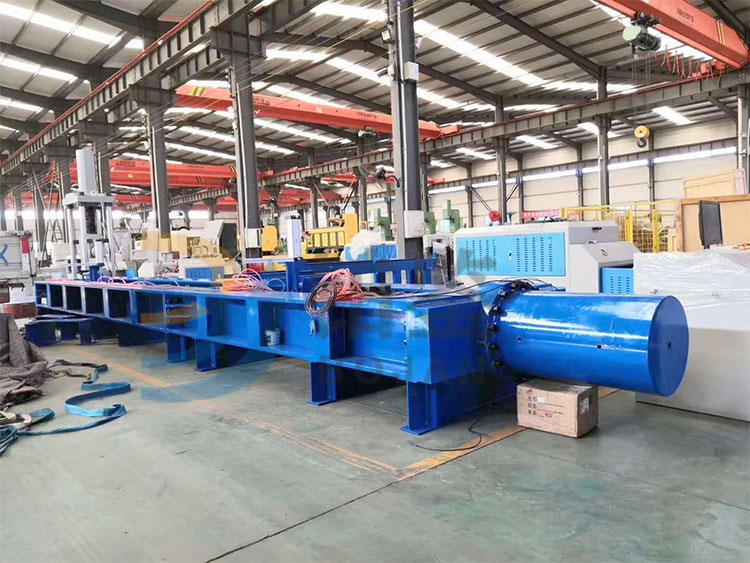

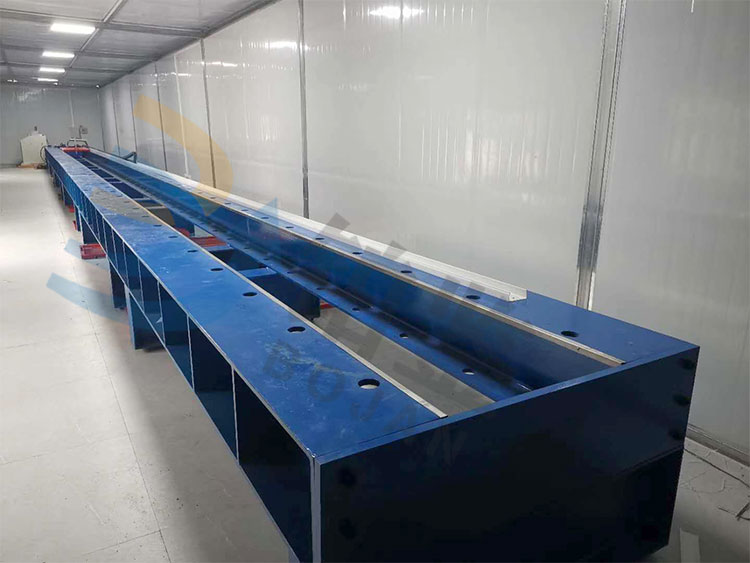

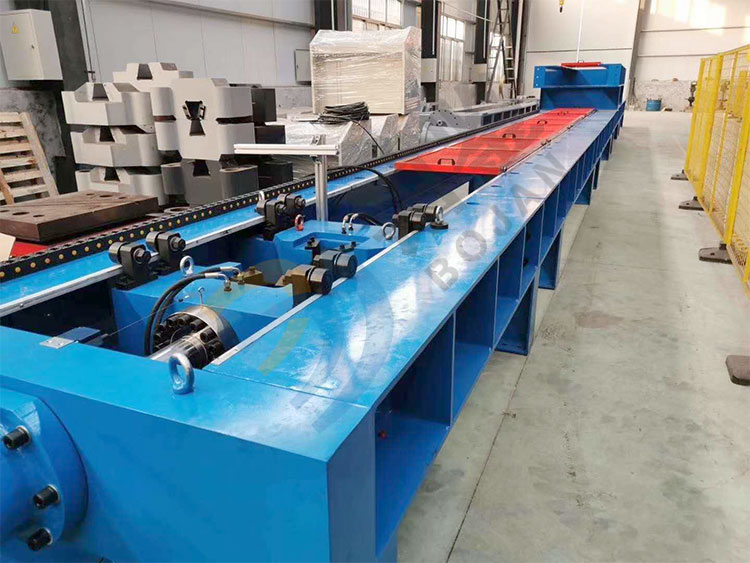

产品名称:钢丝绳卧式拉力试验机

产品型号:BJWL-Y2500KN

产品量程:2500KN

钢丝绳卧式拉力试验机立即咨询钢丝绳卧式拉力试验机在线留言

<
>

产品简介

钢丝绳卧式拉力试验机适用于17吨、20吨、25吨、30吨、50吨、55吨、60吨、75吨、100吨、SAC303起重机伸缩臂绳等试件的预应力拉伸试验。可测试加载过程中两力值之间(力值可随意设定)钢丝绳的变形量。主机具有安全防护盖板,设备在工作和停机状态时为封闭状态,保证设备清洁。盖板打开和关闭的时间小于30秒。

执行标准

GB/T 20118-2017 钢丝绳通用技术条件

JB/T 9375-2014 机械式拉力试验机 技术条件

GB/T 2611-2007 试验机 通用技术要求

JB/T 6146-2007 引伸计技术条件

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

功能特点

1、可测试加载过程中两力值之间(力值可随意设定)钢丝绳的变形量。

2、满足各种型号伸缩臂钢丝绳的的拉伸工艺要求。

3、各种型号伸缩臂钢丝绳可在试验机上快速装卸。

4、设备外形美观,可靠性强。便于操作与维修。外观、安全、稳定性均符合国家标准。

5、设备主体钢板材料有足够的强度,耐冲击性能,可满足钢丝绳预应力拉伸的需求。

6、结构件连接可靠,工作机构简单实用,保证操作的安全性。

7、控制系统元件、编程系统、线控位移传感器采用国内一线品牌产品。

8、设备的操控集中在控制柜上操作,控制柜与主机相分离,保证操作安全性。

技术参数

1、最大拉力:2500KN

2、系统保压时间:大于40分钟(具有自动补偿功能)

3、有效拉伸范围:6米-24米

4、操控方式:台控和线控

5、速度调节方式: 无极调速,0-200mm/min。负载运动速度为0-100mm/min 无极调速,0-800mm/min。负载运动速度为0-100mm/min(选配)

6、位移测量精度:±0.5%F.S

7、传感器精度:±0.1%F.S(200吨)  ±0.05%F.S(100吨)

8、动态记忆测试数据,配置工控机和专用软件满足测试要求。

软件界面能实时显示,面板要求有系统压力、实时压力、钢丝绳额定长度、实时长度、保压时间、测试日期、钢丝绳额定拉力、实时拉力、可保存数据、查看历史记录、实验开始、停止、打印设定。

9、过载保护:超过最大负荷2-5%时自动保护。

10、电源要求:供电电压380±15%,220±15%,供电频率50Hz±2%,三项。

11、定位小车通过插销可同主体刚性联接:插销直径不小于80mm。

12、运动小车插销直径不小于120mm。
13、伸缩采用油缸,伸缩油缸行程1500mm。

14、环境条件:无特殊湿度、温度要求。

15、控制系统具有很强的柔性和智能性,能通过改变软件的程序和参数来调节设备的功能。

16、系统自动报警功能,用红、黄、绿分别表示故障急停并蜂鸣、求援、正常运行状态。

17、平均无故障工作时间:≥1000小时。

18、有紧急停止开关

19、本机器具有破断保护功能,自动求取式样的抗拉强度、最大破断力等指标。

20、控制试验方式:计算机自动控制试验过程,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据;

21、可显示多种试验曲线:力-位移、力-时间、力-变形、应力-应变等。

22、整机外形美观,结构紧凑。

23、所有机构件都是进行抛丸处理之后在进行喷漆,油漆均匀,无留痕和漏漆。
