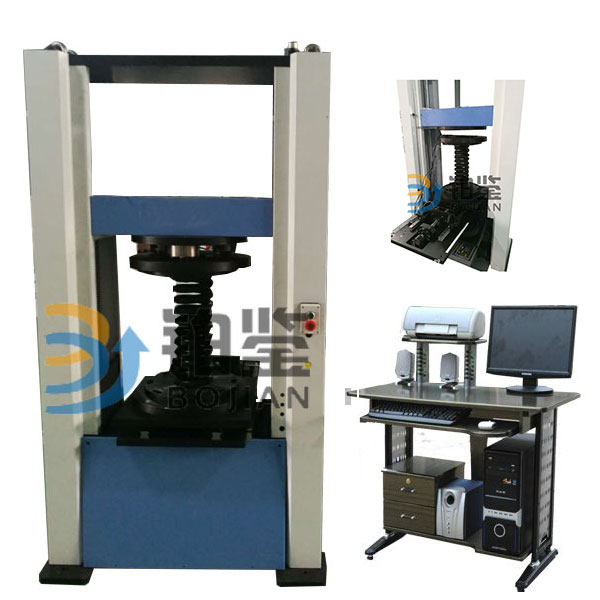

机车车辆弹簧横向刚度试验台主要应用于机车悬架弹簧、铁路用大线径弹簧、高速动车组弹簧、高速客车V型弹簧等各种机车车辆弹簧、弹性元件垂(径)向载荷、垂(径)向变形、横向载荷刚度、横向位移测试及研究。是广大生产企业、大专院校、科研单位、技术监督部门的理想测试设备。
TB/T 2211-2010 机车车辆悬挂装置钢制螺旋弹簧
TB/T 2843-2007 机车车辆用橡胶弹性元件通用技术条件
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求

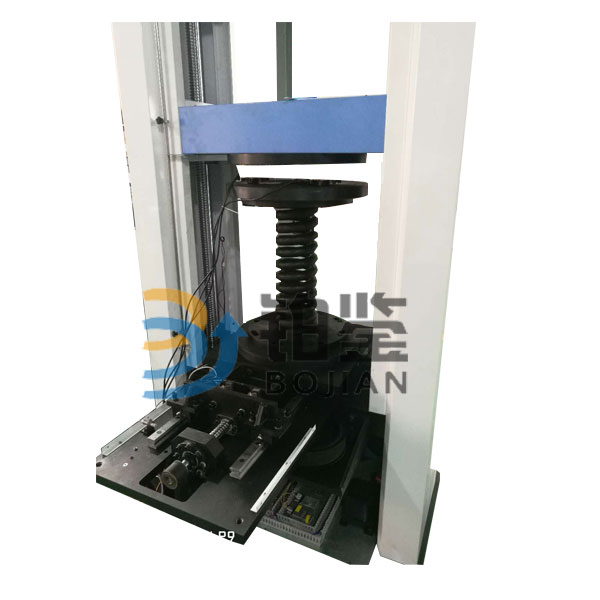

机车车辆弹簧横向刚度试验台采用四立柱双精密滚珠丝杠结构及在先压盘配备四套横向测量系统，可360°测量各种弹簧在受压状态下产生的横向力，对具有横向力的弹簧进行轴向刚度、横向刚度、偏移方向、偏移角度的测试和确认，并能通过软件自动分析出弯曲方向、刚度值等数据；并绘制打印轴向负荷-变形或挠度、横向力-横向位移曲线。
垂（径）向载荷系统 | |
最大试验力 | 300kN |
试验力测量范围 | 满负荷的1%—100%（3KN—300KN） |
试验力准确范围 | ±0.5% |
垂（径）向行程 | 0-700mm（可定制） |
有效试验跨度 | 520mm（可定制） |
横梁移动速度 | 0.01-300mm/min |
力控速率调节范围 | 0.005%-5%FS/S |
速率控制精度 | 速率 ＜0.05%FS时，为±2%设定值以内 速率 ≥0.05%FS时，为±1%设定值以内 |
垂（径）向位移分辨率 | 0.01mm |
垂（径）向电机功率 | 3KW 5KW |
压盘直径 | Φ500mm |
测量弹簧外径 | φ100～φ500mm |
测量弹簧内径 | φ50～φ400mm |
横向载荷系统 | |
侧向最大压缩试验力 | 40kN |
横向精确测量范围 | 2%—100%（800N—40KN） |
横向载荷精度 | ±1% |
最大侧向行程 | ±60mm（可扩展） |
位移分辨率 | 0.01mm |
纵向位移速度控制范围 | 0.01mm/min ～100mm/min无级调速 |
位移速率控制精度 | 速率≥0.5mm/min，为设定值的±0.5%以内 速率≥0.5mm/min，为设定值的±0.5%以内 |
力控速率调节范围 | 0.005%-5%FS/S |
力控速率控制精度 | 速率 ≥0.05%FS时，为±1%设定值以内 速率 ≥0.05%FS时，为±1%设定值以内 |
变形速率调节范围 | 0.005～5%FS/s |
横向电机功率 | 0.75Kw |
工作环境 | 室温10～35℃，湿度20%～80% |
主机外型尺寸(长宽高) | 约1000*600*2800mm |
机器重量 | 约2000kg |
