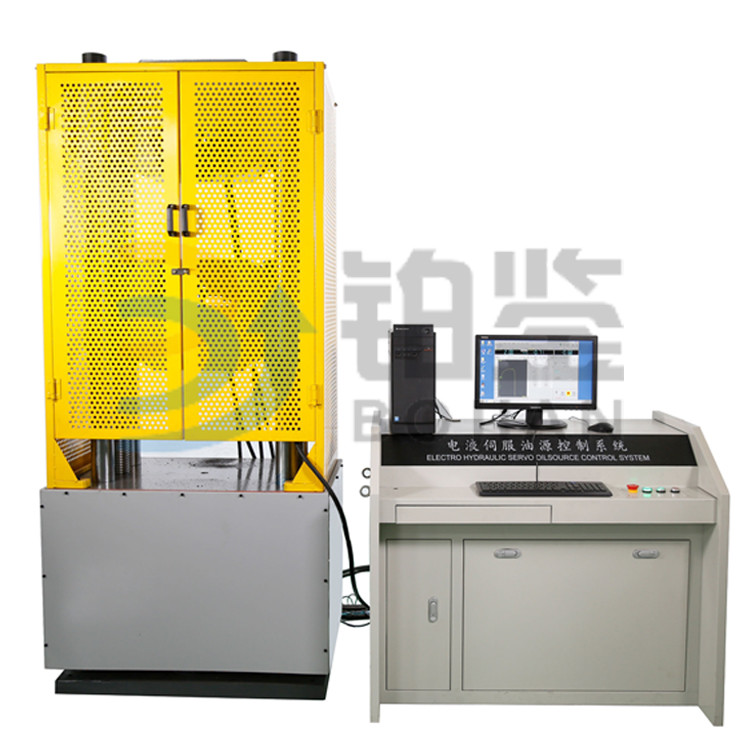

BJWA-W1000D微机控制电液伺服万能试验机选用四立柱主机,利用液压加荷,电脑显示试验结果,操作方便,试验读数准确可靠,能做一般钢材和其它金属材料之拉伸、压缩、弯曲及剪切试验,亦可做一般材料、塑料、水泥及混凝土等压缩及弯曲试验。
GB/T3159-2008 液压式万能试验机
GB/T 228.1-2010 金属材料 拉伸试验 第1部分:室温试验方法
GB/T7314-2005 金属材料 室温压缩试验方法
GB/T232-2010金属材料弯曲试验方法
GB/T 16826-2008 电液伺服万能试验机
GB/T 2611-2007 试验机 通用技术要求
JJG 1063-2010 电液伺服万能试验机
JB/T 6147-2007 试验机包装、包装标志、储运技术要求

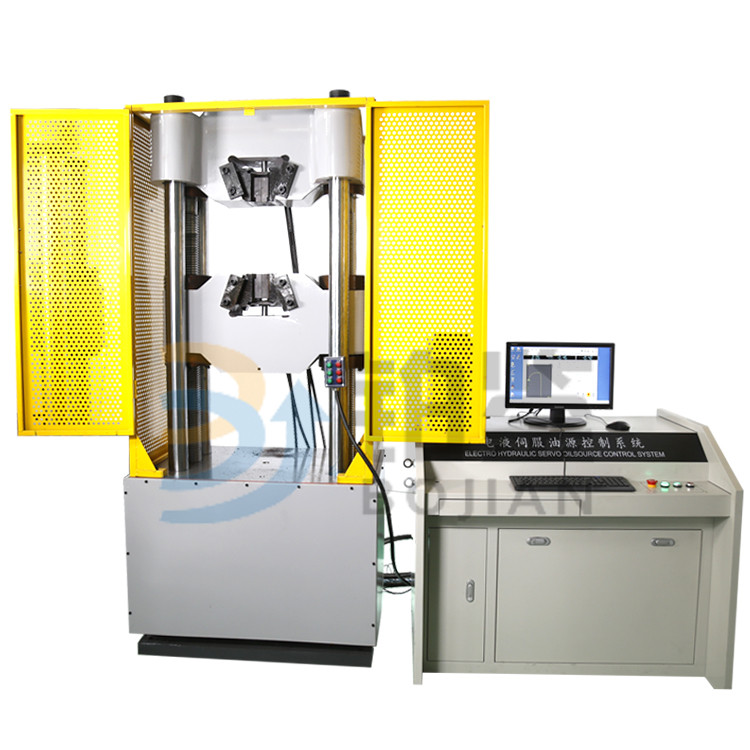

1、微机控制电液伺服万能试验机采用液压缸下置式,调整试验空间的动力及传动装置安装在试验机底部,传动平稳;上下钳口座为全开式结构,自动液压夹紧系统,装夹方便,稳定性好。

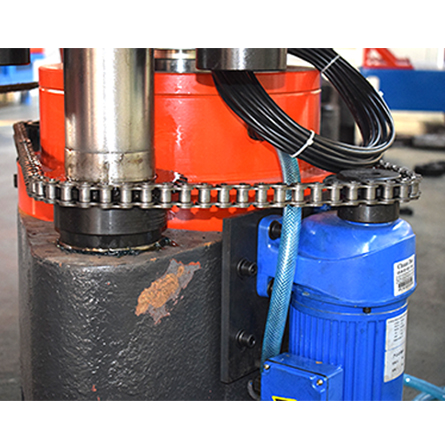

2、下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。
3、本机所有操作可通过电脑控制完成,操作方便保证安全。
4、本机有加荷速度显示功能,能实现试样要求的加荷速度,操纵部分及指示部分高度适当,便于试验者进行操作与观察。
5、该试验机采用微机控制全数字宽频电液数字阀,驱动精密液压缸,对试验力、位移、变形进行多种模式的自动控制。
型号 | BJWA-W300D | BJWA-W600D | BJWA-W1000D |
最大试验力(KN) | 300 | 600 | 1000 |
结构形式 | 4立柱+2丝杠 | ||
试验机等级 | 1级或0.5级 | ||
试验力测量范围 | 2%-100%FS选配0.4%-100%FS | ||
变形测量准确度 | 在引伸计满量程的2%-100%范围内,优于示值的±1% | ||
位移分辨率 | 0.01mm | ||
活塞行程(mm) | 200 | 200 | 250 |
最大拉伸空间(mm) | 550 | 550 | 550 |
最大压缩空间(mm) | 500 | 500 | 500 |
圆试样夹持直径(mm) | Φ6-Φ26 | Φ13-Φ40 | Φ13-Φ60 |
扁试样最大夹持厚度(mm) | 0-15 | 0-30 | 0-40 |
扁试样最大夹持宽度 | 80 | 80 | 120 |
试样夹持方式 | 内置式液压加紧 | ||
传动方式 | 链轮链条传动 | ||
主机外形尺寸mm(长*宽*高) | 900*650*2050 | 1100*850*2250 | |
台式控制柜尺寸mm(长*宽*高) | 约1100*700*930 | ||
整机重量(kg) | 约2300 | 约 2600 | 约3500 |
备注:拉伸空间、压缩空间可根据客户需要定做 |
