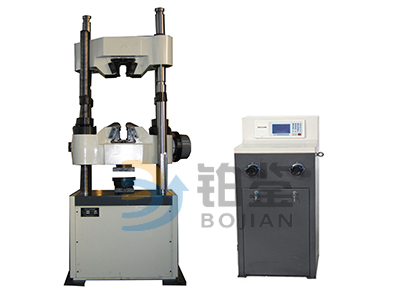

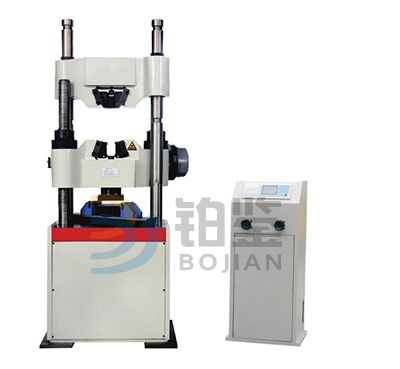

BJWE-S1000C数显式液压万能试验机采用数显液晶屏显示,手动阀控制液压加载,电机带动链轮条、驱动丝杠调整试验空间。主要测试金属材料和非金属材料的拉伸试验、压缩试验、弯曲和剪切等力学性能试验。主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机上方下横梁和工作台之间。
GB/T 3159-2008 液压式万能试验机
GB/T 228.1-2010 金属材料 拉伸试验 第1部分:室温试验方法
GB/T 7314-2005 金属材料 室温压缩试验方法
GB/T 232-2010 金属材料弯曲试验方法
GB/T 2611-2007 试验机 通用技术要求
JB/T 6147-2007 试验机包装、包装标志、储运技术要求
1、在测力计外壳内装有柱塞式高压油泵,由电动机带动,运转时动作平稳及音响正常。拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下方下横梁和工作台之间。

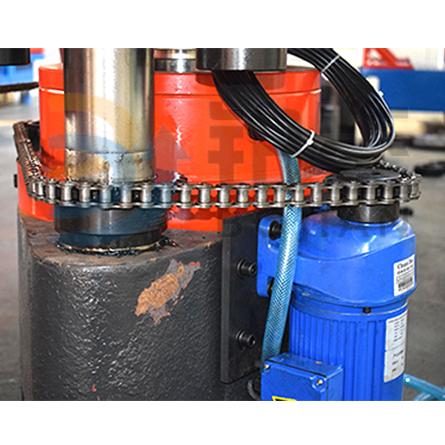

2、下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。
3、本液压万能试验机液压系统主要由测力计外面油阀手柄控制,操作方便保证安全。
4、本机有加荷速度显示功能,操纵部分及指示部分高度适当,便于试验者进行操作与观察。
5、本机预留有联网和升级接口,根据用户需要可升级为伺服式,是更新换代的理想产品。
6、电子测力,液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的
屈服力,实验数据方便直观。
型号 | BJWE-S300C | BJWE-S600C | BJWE-S1000C | |
最大试验力(KN) | 300 | 600 | 1000 | |
结构形式 | 2立柱+2丝杠 | |||
试验机等级 | 1级或0.5级 | |||
试验力测量范围 | 2%-100%FS选配0.4%-100%FS | |||
变形测量准确度 | 在引伸计满量程的2%-100%范围内,优于示值的±1% | |||
位移分辨率 | 0.01mm | |||
活塞行程(mm) | 200 | 200 | 250 | |
最大拉伸空间(mm) | 550 | 550 | 550 | |
最大压缩空间(mm) | 500 | 500 | 500 | |
圆试样夹持直径(mm) | Φ6-Φ26 | Φ13-Φ40 | Φ13-Φ60 | |
扁试样最大夹持厚度(mm) | 0-15 | 0-30 | 0-40 | |
扁试样最大夹持宽度 | 80 | 80 | 120 | |

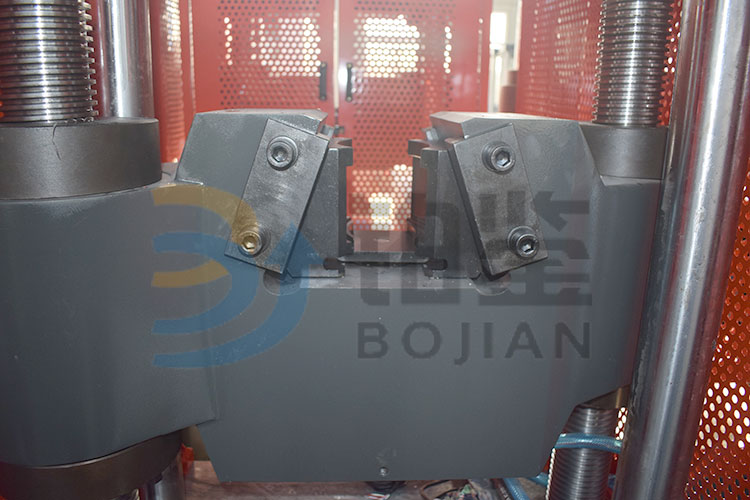

试样夹持方式 | 内置式液压加紧 | |||
传动方式 | 涡轮蜗杆传动 | |||
主机外形尺寸(长*宽*高) | 900*650*2050 | 1100*850*2250 | ||
台式控制柜尺寸(长*宽*高) | 约1100*700*930 | |||
整机重量(kg) | 约2200 | 约2500 | 约3000 | |
备注:拉伸空间、压缩空间可根据客户需要定做 |
